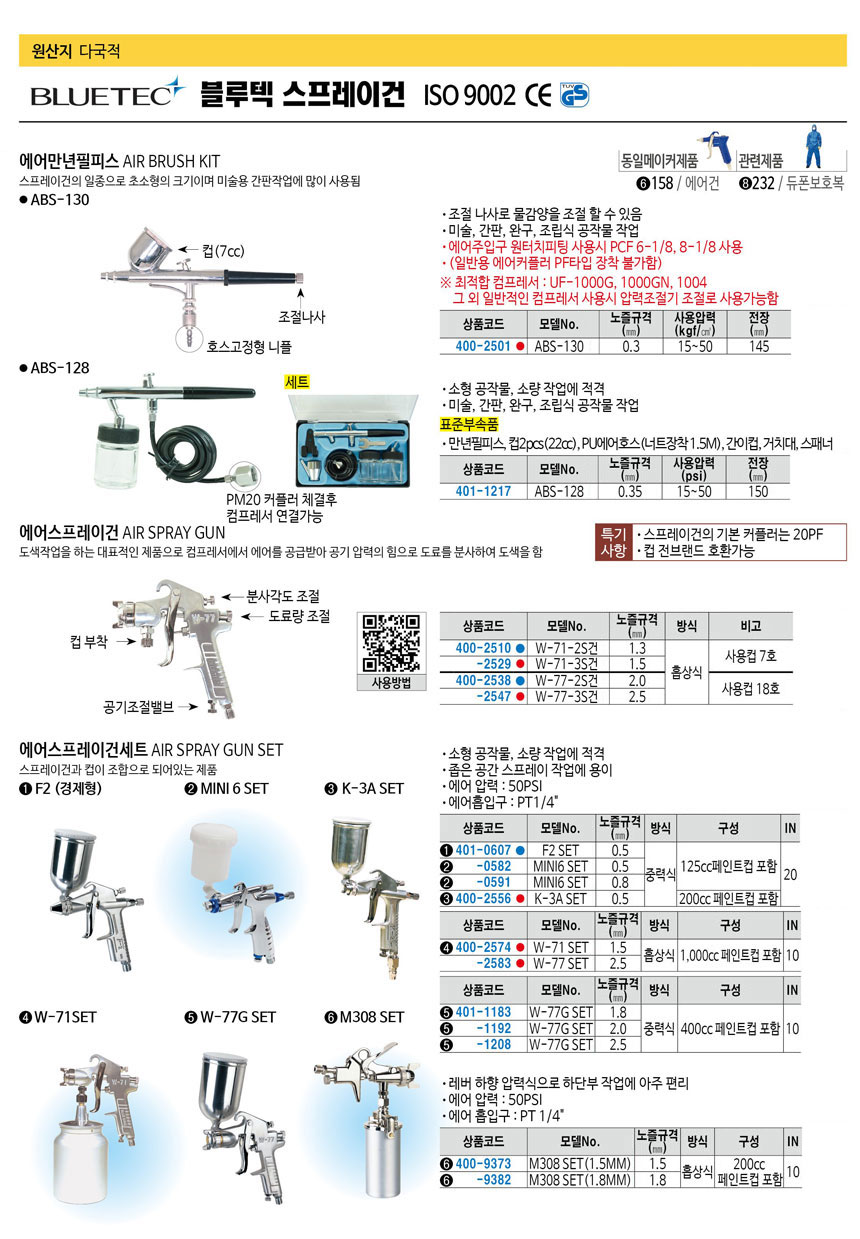

스프레이건의 기본 커플러는 20PF 컵 전브랜드 호환 가능 컵부착 공기조절밸브 분사각도 조절 도료량 조절 스프레이건 분해도 주용명칭 및 설명 ① 유체 분사 노즐 페인트의 분사를 발생시킨다.(노즐 규격에 따라 분사량의 조절이 결정됨) ② 확산조절밸브 (분사각도조절) 내뿜는 유체의 단계적 확산 범위를 조정한다. ③ 유체 조절용 밸브 (도료양조절) 유체 분출용 바늘을 이동시킴으로서 페인트의 분사량을 조절한다 ④ 유체,조인트(W61(PT1/4), W77(PT3/8) ⑤ 공기 흡입구(PT1/4) ⑥ 공기 조절 밸브 분무시 공기배출구를 설정해 놓는다. 스프레이건의 종류 흡상식 (S) 도료 용기가 스프레이건 하부 부착, 일정한 압력의 공기가 공기 캡과 도료 노즐 사이를 통과할때 생기는 진공에 의하여 도료가 흡상된다. 중력식 (G) 도료 용기가 스프레이건의 상부에 장착되어 도료가 자중에 의하여 노즐로 흘러 들어간다. 압송식 따로 설치된 도료 압송탱크에 일정한 압력의 공기가 가해져 도료를 스프레이건의 노즐 끝까지 압송하여 공기캡에 의해 도료를 분사 시킨다. 모델에 의한 노즐 구분 61,71모델 0타입 1S,G 2S,G 3S,G 노즐 규격(mm) 0.8, 1.0 1.0 1.3 1.5 77모델 0타입 1S,G 2S,G 3S,G 4S,G 노즐 규격(mm) 1.2 1.5 2.0 2.5 3.0 메이커별 동일 비교표 IWATA RG-3L-1 W-61,W-71 W-77 W-100 W-200 협성 W-33 W-71 W-77 W-71 W-77 대원 W-3 W-71 W-77 W-71 W-77
원산지
- 원산지 : 다국적 - 영문명 : AIR SPRAY GUN
